LAPORAN

Simulasi LAN Dengan Cisco Packet Tracer

O

L

E

H

N A M A                                 : feri putra

K E L A S                               : XII TKJ

PROGRAM KEAHLIAN     : TEKNIK KOMPUTER JARINGAN

SMK NEGERI 1 SAWAHLUNTO

Tahun Ajaran 2014 / 2015

A.   Tujuan

    1. Mengenali perangkat lunak jaringan berdasarkan fungsinya

2. Menggunakan software packet tracer untuk simulasi jaringan       sederhana

3. Mengetahui perbedaan Switch dan Hub

4.melakuka simulasi lan sangat bermamfaat sebelum menerapkan jaringan tersebut secara nyata.

5. diharapkan dapat mencegah eror saat mensetting lan secara nyata dan tentu nya memnghemat waktu instalasi jaringan

     B. alat dan bahan

          1.seperangkat komputer

          2. aplikasi cisco packet tracer

     C. PENGERTIAN PACKET TRACER

Cisco Packet Tracer adalah sebuah program simulasi yang memungkinkan siswa untuk melakukan percobaan dengan jaringan dan menjawab "bagaimana jika"pertanyaan. Sebagai bagian integral dari pengalaman belajar Networking Academykomprehensif, Packet Tracer menyediakan simulasi, visualisasi, authoring, penilaian, dan kemampuan kolaborasi dan memfasilitasi mengajar dan belajar darikonsep teknologi yang kompleks.

Cisco sendiri adalah perusahaan global dalam bidang jaringan dan telekomunikasi yang bermarkas di San José, California, Amerika Serikat. Perusahaan ini didirikan pada tahun 1984. Perusahaan ini mempekerjakan 51.480 pekerja.Produk dari perusahaan ini dapat ditemukan dari ruang tamu sampai ke perusahaan yang bergerak untuk skala internasional.Visi dari Cisco System.Inc (Cisco) yaitu “Merubah bagaimana cara hidup,bekerja,bermain dan belajar”,dan bagian dari Slogan dari Cisco adalah “ Selamat datang kedalam dunia Jaringan “ (welcome to the human network).Cisco adalah salah satu produk untuk Teknologi Informasi nomor satu didunia,terutama untuk sytem,perangkat keras jaringan serta telekomunikasinya.

Packet Tracer menyediakan peralatan fisik jaringan yang memungkinkan siswa untuk merancang/membuat jaringan dengan perangkat yang jumlahnya tak terbatas. lebih menekankan praktik, penemuan, dan pemecahan masalah.Simulation-based learning environment membantu siswa mengembangkan keterampilan abad 21 seperti pengambilan keputusan, berpikir kreatif dan kritis, dan pemecahan masalah. Packet Tracer melengkapi kurikulum Networking Academy, memungkinkan instruktur untuk mudah mengajar dan menunjukkan konsep-konsepteknis yang rumit dan jaringan desain sistem.

1.     Buka aplikasi cisco packet tracer

Gambar 1. Pilih cisco packet tracer

2.    Sorot Device Type Selection Box, pilih End Devices

Gambar 2.1 Sorot PC pada device spesific selection box dengan tipe general

Gambar 2.2 Sorot switches pada device spesific selection box dengan tipe 2950-24

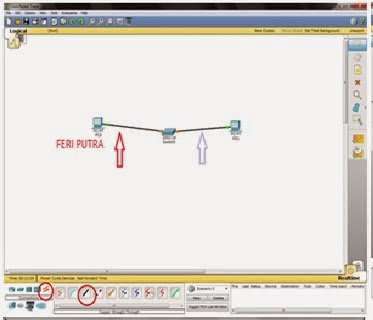

3.    Hubungkan PC0 ke PC1 dengan menggunakan kabel UTP straigh.

Gambar 3 sorot conection pada device spesific selection box. Lalu pilih Copper Straight-Through

4.    Koneksikan PC0 dan PC1

Gambar 4.1 klik 2 kali pada salah satu PC

5.    Pilih IP Configguration

Gambar 4.2 IP Configguration

6.    Setting Ip Address dengan ip 192.168.1.1 untuk PC0. Subnet masknya akan terisi secara otomatis. Dan untuk pengisian Default Gateway sama dengan IP Address

Gambar 5 setting Ip Adress dengan ip 192.168.1.1 untuk PC0.

7.    Lakukan ulang langkah ... sampai .. . Setting Ip Address PC1 dengan ip 192.168.1.2. Subnet masknya akan terisi secara otomatis . Dan untuk pengisisan default gatewaynya sama dengan ip PC0.

Gambar 6 setting ip address dengan ip 192.168.1.2 untuk PC1.

8.    Untuk mengecek Ip Address sudah connect atau belum kita dapat melihatnya di CMD (command Prompt).

Gambar 7. Klik command prompt untuk mengecek ip addrres

9.    ketik ping (spasi) ip address. Contohnya ping 192.168.1.1 Lalu tekan enter. Maka PC0 akan menampilkan gambar berikut.

Gambar 8 ping 192.168.1.1

10.      Lakukan hal yang sama untuk mengecek ip address pada PC1.
